滤水器

您的当前位置: 首 页 >> 产品展示 >> 工业滤水器

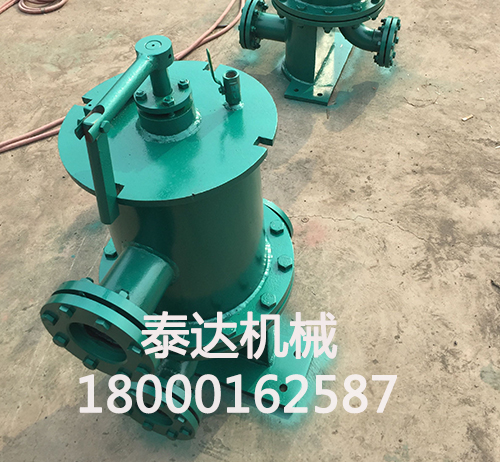

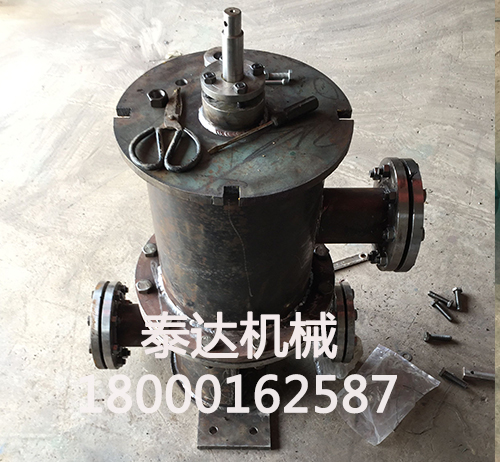

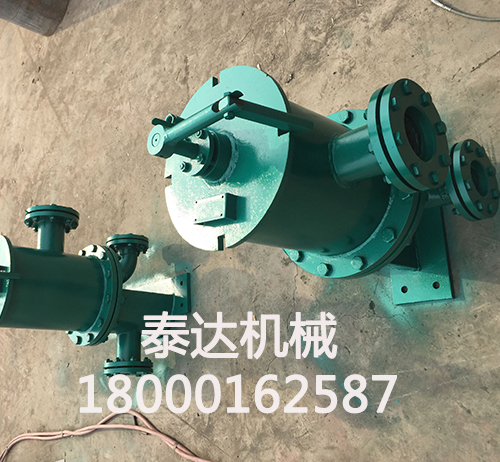

滤水器

  • 所属分类:工业滤水器

  • 点击次数:
  • 发布日期:2016/04/25
  • 在线询价
详细介绍

吹管消声器



吹管消声器



吹管消声器



吹管消声器

产品用途

工业滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上,主要适用于Dg500mm以下的管道,并具有如下优点;

1、外型尺寸小,便于现场的布置和安装。

2、工业滤水器进、出水口结构为上下分体式,不仅避免水压直接冲击滤网,也改变了传统滤网过滤时因杂物远离排污口,排污时需对几个过滤室逐一清洗,往往会造成卡堵现象。

3、网板材质及结构最大限度提高水流的过流面积,有效减少滤网水阻,保证运行可靠不发生卡、堵、塞现象,大大延长了滤网。

4、滤网采用2-8mm不锈钢板整体冲压成形,网芯能承受150 kPa的差压,而不变形、不损坏。具有工作寿命长、耐腐蚀、不生锈、表面光洁、不结垢的特性。

5、电动装置速度慢,运行平稳,可进行正、反转通过差压控制器,定时自动启动减速机可进行正反转冲洗,具有清污效果强、排污耗水量少。


工作原理

手动工作过程:滤水器接入管道系统后,水由下部进水口进入滤水器,当水中杂质通过网芯时,由于体积大于网芯孔,而衩截留在网芯上,当聚积到一定数量时,即造成进出水口产生一定压差值。(滤网精度直径不同压差不同,一般为0.15Mpa),手动打开排污阀门,排污开始,转动手柄,旋转方向分正反时针旋转均可,每10秒--30秒转动一格,手柄指向每一个凹部固定,水流对附着在网芯内侧壁面上的杂质污物反向冲洗。直至旋转一圈,关闭排污阀,手动排污完成。

如用户选型为自动滤水器,可选用压差排污和定时排污。

1、压差排污:当杂质聚积到一定数量时,利用冷却水进出水管之间差压信号来反冲洗排污,即电接点压力表接通控制信号,控制机构打开电动排污阀,电动减速机将以每分钟3-6转的转速运转,水流对附着在网芯内侧壁面上的杂质污物反向冲洗,经由排污管路和排污阀门排入冷却水出水管中。

2、用户如需要可设置排污时间性,在0-9999小时内设定清洗排污时间, 一般设置为12个小时排污一次,时间设定可以按照电厂水质的情况而做相应调整。让电动减速机进行反转使排污阀打开,依次进行反转反冲洗排污。


结构及订购

工业滤水器分手动滤水器和电动滤水器两种,主要结构由:

1、转动轴系

2、进出水口

3、支架壳体

4、网芯系

5、电动减速机(含电器柜)

6、排污口等组成。


工业滤水器定货须知

1. 过滤精度,一般为¢3-6mm。

2. 告知进出接管通径,压力及流量。

3. 定购手动还是电动(是否需配电动排污阀)。



规格型号接管通径接管通径排污口直径手动式高度mm自动式高度mm
LS—65DN65¢219¢25700
1050
LS—100DN100¢325¢3210001400
LS—150DN150¢426¢5712001600
LS—200DN200¢530¢5714001950
LS—250DN250¢630¢8915002000
LS—300DN300¢720¢13315002000
LS—350DN350¢820¢13317002200

LS—400

DN400¢920¢15920002550
LS—450DN450¢950¢15922002750
LS—500DN500¢1020¢15922002750
LS—600DN600¢1100¢15925003100
